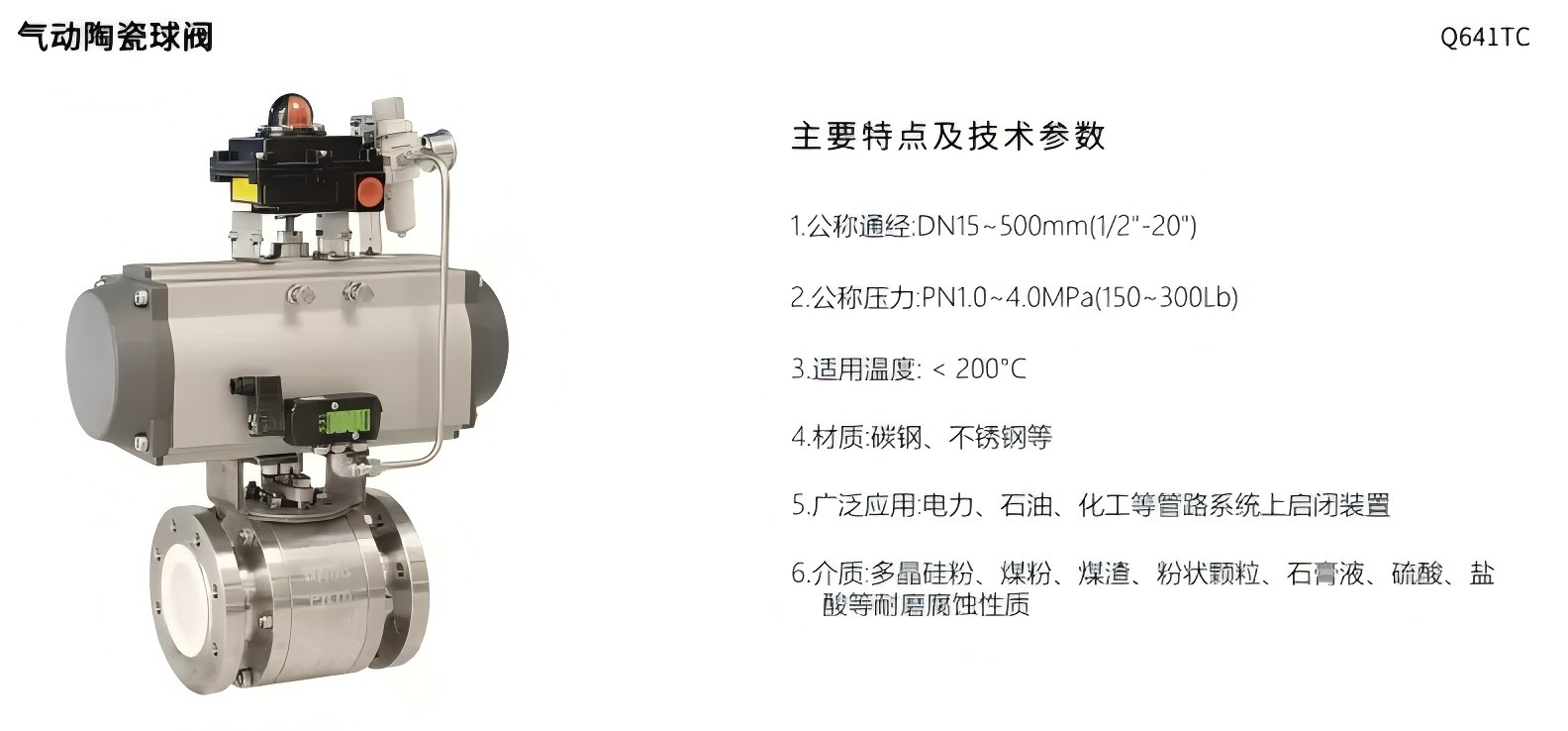

气动陶瓷球阀
主要外形尺寸（单 位 ：mm）
| 公称压力 |
公称通径DN |
连接尺寸 |
密封面 |
法兰厚度C |
| 结构长度L |
法兰外径D |
螺栓孔中心圆 |
螺栓孔径d |
癞栓 |
D1 |
f |
| 蚓n |
螺纹规格 |
| PN1.0MPa(10bar) |
15 |
130 |
95 |
65 |
14 |
4 |
M12 |
46 |
2 |
14 |
| 20 |
130 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
| 25 |
140 |
115 |
85 |
14 |
4 |
M12 |
65 |
2 |
16 |
| 32 |
165 |
140 |
100 |
18 |
4 |
M16 |
76 |
2 |
18 |
| 40 |
165 |
150 |
110 |
18 |
4 |
M16 |
84 |
2 |
18 |
| 50 |
203 |
165 |
125 |
18 |
4 |
M16 |
99 |
2 |
20 |
| 65 |
222 |
185 |
145 |
18 |
4 |
M16 |
118 |
2 |
20 |
| 80 |
241 |
200 |
160 |
18 |
8 |
M16 |
132 |
2 |
20 |
| 100 |
305 |
220 |
180 |
18 |
8 |
M16 |
156 |
2 |
22 |
| 125 |
356 |
250 |
210 |
18 |
8 |
M20 |
184 |
2 |
22 |
| 150 |
394 |
285 |
240 |
18 |
8 |
M20 |
211 |
2 |
24 |
| 200 |
457 |
340 |
295 |
22 |
8 |
M20 |
266 |
2 |
24 |
| 250 |
533 |
395 |
350 |
22 |
12 |
M20 |
319 |
2 |
26 |
| PN1.6MPa(16bar) |
25 |
140 |
115 |
85 |
14 |
4 |
M12 |
65 |
2 |
16 |
| 32 |
165 |
140 |
100 |
18 |
4 |
M16 |
76 |
2 |
18 |
| 40 |
165 |
150 |
110 |
18 |
4 |
M16 |
84 |
2 |
18 |
| 50 |
203 |
165 |
125 |
18 |
4 |
M16 |
99 |
2 |
20 |
| 65 |
222 |
185 |
145 |
18 |
4 |
M16 |
118 |
2 |
20 |
| 80 |
241 |
200 |
160 |
18 |
8 |
M16 |
132 |
2 |
20 |
| 100 |
305 |
220 |
180 |
18 |
8 |
M16 |
156 |
2 |
22 |
| 125 |
356 |
250 |
210 |
18 |
8 |
M16 |
184 |
2 |
22 |
| 150 |
394 |
285 |
240 |
22 |
8 |
M20 |
211 |
2 |
24 |
| 200 |
457 |
340 |
295 |
22 |
8 |
M20 |
266 |
2 |
24 |
| 250 |
533 |
405 |
350 |
26 |
12 |
M24 |
319 |
2 |
26 |
